鄭州某煤礦機械服務公司——液壓支架自動清洗線
12-20
施工時間：2023
施工地點：鄭州
施工類型：定制高壓水自動清洗系統
設備類型：液壓支架自動清洗線
█項目簡述

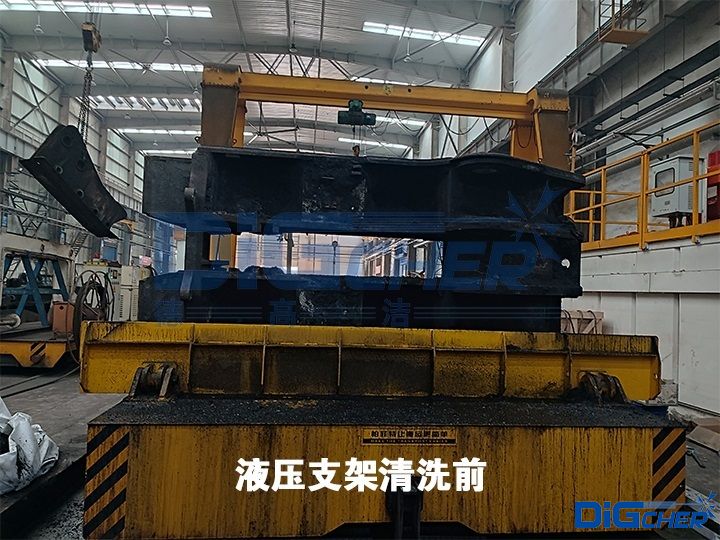

煤礦液壓支架需要在檢修前對液壓支架表面殘留的煤渣、油脂等污垢進行清洗（預清洗），便于后期拆解探傷，客戶之前采用人工高壓水射流清洗，清洗效率低、質量差、且作業現場廢水橫流、廢渣飛濺，無法對廢水進行有效回收，造成大量水資源浪費。
結合用戶現有清洗方式存在的弊端，德高潔為用戶提供一套能夠快速完成液壓支架表面預清洗的自動化高壓水清洗方式，有效提高液壓支架清洗效率、質量，并滿足廢水回收再利用需求。此次方案按照客戶需求一天可洗8臺液壓支架。
█系統構成

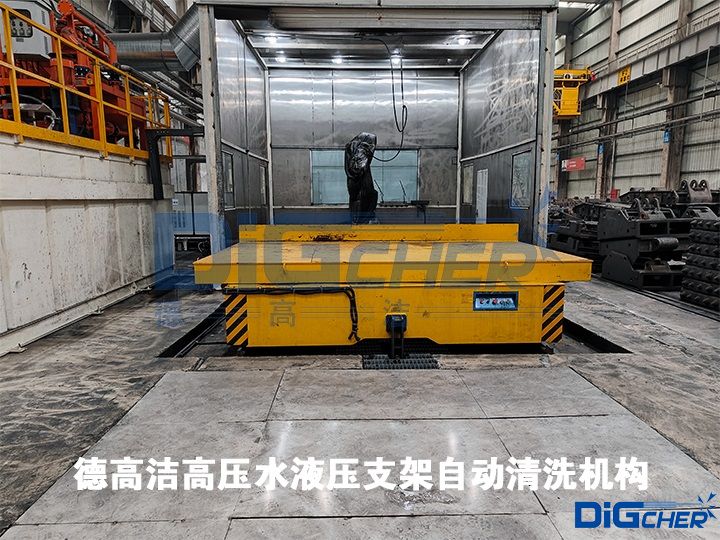

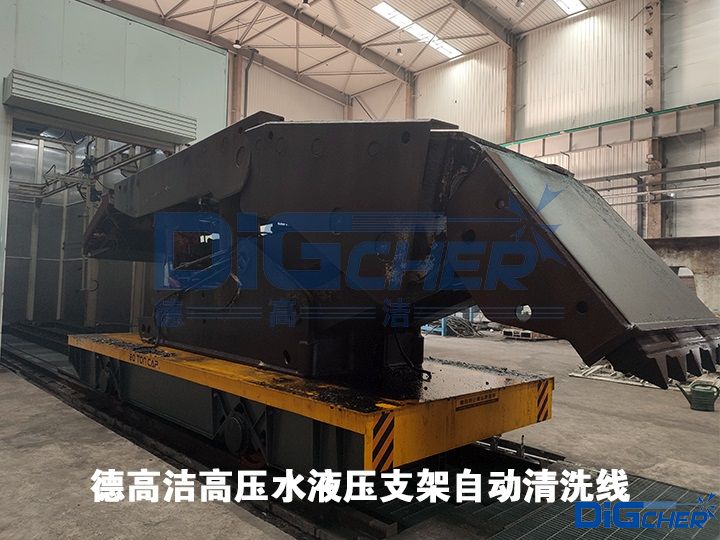

德高潔高壓水液壓支架自動清洗線由以下部分構成：上下件區、運送軌道、運送板車、密閉清洗間、清洗機械手、超高壓清洗機、儲水罐、泥水分離系統、排渣儲水箱等設備構成。
1、清洗時液壓支架從上件區運輸?shù)角逑垂の唬瑑蓚?cè)機械手持高壓清洗噴頭組對液壓支架進行環形清洗，噴嘴自旋轉，保證對液壓支架的外表進行等距全方位精準掃描打擊，實現高效全面的清洗。
2、清洗后泥水分離系統對煤泥及廢水進行處理，并對水進行循環過濾，重復使用，實現節能環保的作用。
3、清洗結束由運送機構將液壓支架送出清洗車間，與此同時執行下一液壓支架開始清洗。
4、整個清洗流程均在密閉車間內進行，有效避免廢水及廢渣飛濺對周?chē)ぷ魅藛T及環境帶來的負面影響。
5、設備配備有手持高壓噴槍，對死角和難以清洗的泥渣可進行手動去除。
█系統參數

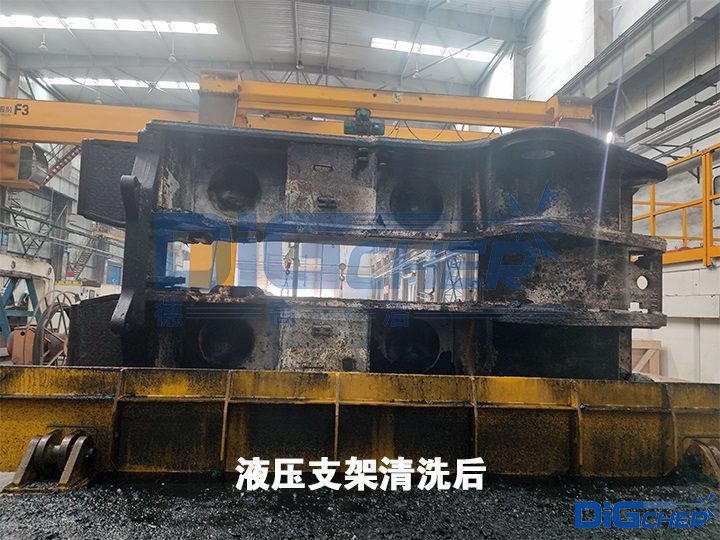

高壓水液壓支架自動清洗線交付后，經過清洗的液壓支架表面呈現干凈狀態，無明顯煤泥，清洗效果滿足客戶需求，并符合清洗驗收標準，清洗后的廢水經過處理后可循環使用，解決了廢水橫流、節約用水的問題，此外，在這次液壓支架清洗工程中，不僅在清洗效果上獲得了客戶的一致認可，客戶還對液壓支架清洗系統各個設備的驗收標準非常滿意，主要包含以下幾點：設備的配置滿足技術協議要求、設備的各項功能滿足技術協議要求、設備的外觀滿足符合技術協議要求、設備穩定運行、自動化程度等方面滿足客戶預期，至此液壓支架清洗項目實現如期交付。
煤礦液壓支架需要在檢修前對液壓支架表面殘留的煤渣、油脂等污垢進行清洗（預清洗），便于后期拆解探傷，客戶之前采用人工高壓水射流清洗，清洗效率低、質量差、且作業現場廢水橫流、廢渣飛濺，無法對廢水進行有效回收，造成大量水資源浪費。
結合用戶現有清洗方式存在的弊端，德高潔為用戶提供一套能夠快速完成液壓支架表面預清洗的自動化高壓水清洗方式，有效提高液壓支架清洗效率、質量，并滿足廢水回收再利用需求。此次方案按照客戶需求一天可洗8臺液壓支架。
█系統構成
德高潔高壓水液壓支架自動清洗線由以下部分構成：上下件區、運送軌道、運送板車、密閉清洗間、清洗機械手、超高壓清洗機、儲水罐、泥水分離系統、排渣儲水箱等設備構成。
1、清洗時液壓支架從上件區運輸?shù)角逑垂の唬瑑蓚?cè)機械手持高壓清洗噴頭組對液壓支架進行環形清洗，噴嘴自旋轉，保證對液壓支架的外表進行等距全方位精準掃描打擊，實現高效全面的清洗。
2、清洗后泥水分離系統對煤泥及廢水進行處理，并對水進行循環過濾，重復使用，實現節能環保的作用。
3、清洗結束由運送機構將液壓支架送出清洗車間，與此同時執行下一液壓支架開始清洗。
4、整個清洗流程均在密閉車間內進行，有效避免廢水及廢渣飛濺對周?chē)ぷ魅藛T及環境帶來的負面影響。
5、設備配備有手持高壓噴槍，對死角和難以清洗的泥渣可進行手動去除。
█系統參數
|
基本參數 |
|
|
型號 |
DGJ-YQX50-76 |
|
訂貨編號 |
|
|
工作壓力 |
500 |
|
工作流量(l/min) |
76 |
|
電源(V/Hz) |
380/50 |
|
功率 |
80 |
|
壓力調節 |
氣動 |
|
重量 |
2200 |
|
運轉時間 |
連續運行 |
高壓水液壓支架自動清洗線交付后，經過清洗的液壓支架表面呈現干凈狀態，無明顯煤泥，清洗效果滿足客戶需求，并符合清洗驗收標準，清洗后的廢水經過處理后可循環使用，解決了廢水橫流、節約用水的問題，此外，在這次液壓支架清洗工程中，不僅在清洗效果上獲得了客戶的一致認可，客戶還對液壓支架清洗系統各個設備的驗收標準非常滿意，主要包含以下幾點：設備的配置滿足技術協議要求、設備的各項功能滿足技術協議要求、設備的外觀滿足符合技術協議要求、設備穩定運行、自動化程度等方面滿足客戶預期，至此液壓支架清洗項目實現如期交付。
